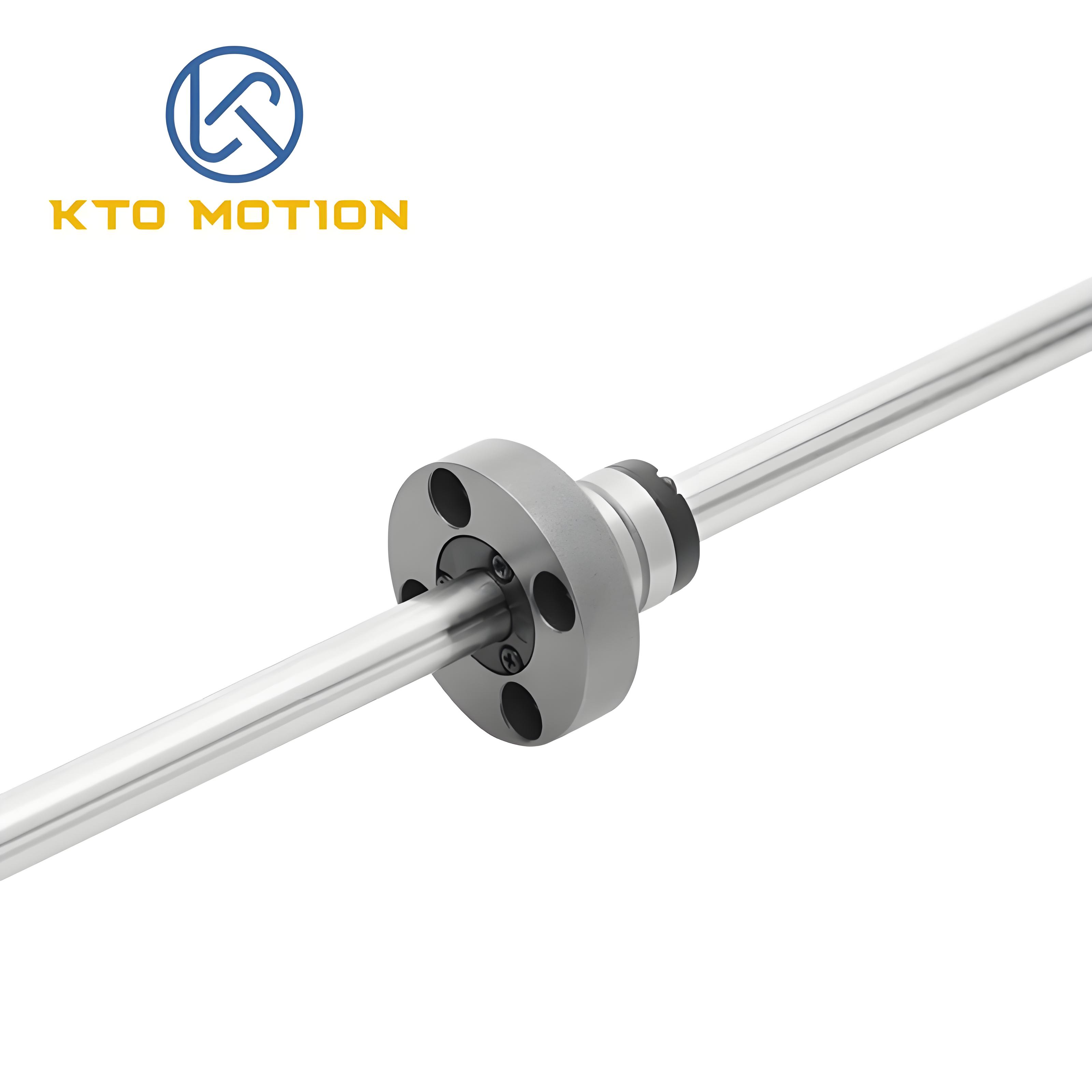

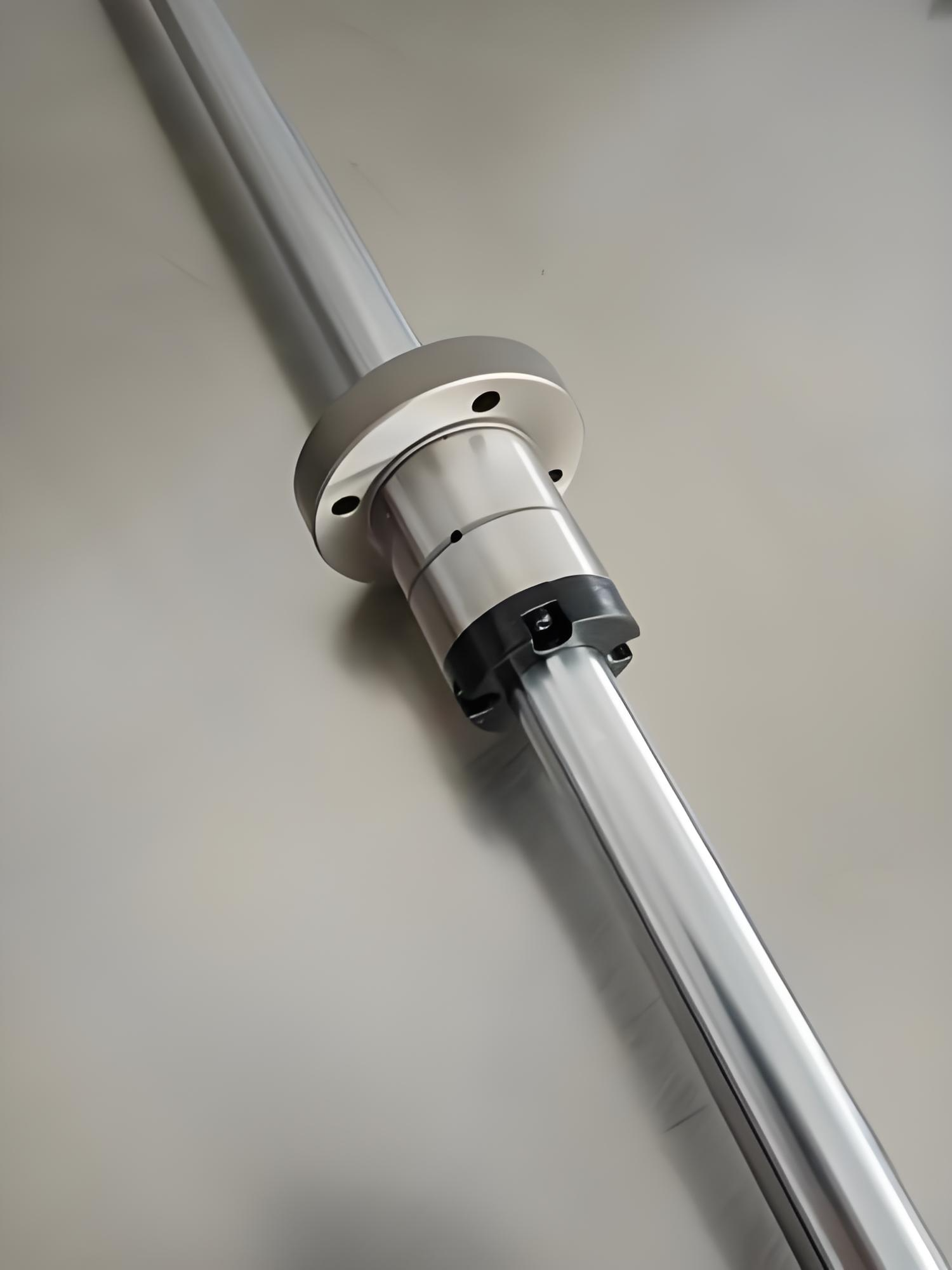

結構與工作原理

1. 基本組成：

   • 花鍵軸（Shaft）：表面加工有精密螺旋槽或直線槽的圓柱形軸。

   • 花鍵套（Nut/Sleeve）：套在軸上的圓筒形組件，內部嵌入滾珠循環軌道。

   • 滾珠（Balls）：在軸與套之間滾動，實現低摩擦運動。

   • 保持器與密封件：確保滾珠循環順暢，防止灰塵進入。

2. 工作原理：

   • 滾珠在花鍵軸與套之間的溝槽中循環滾動，既能傳遞扭矩（旋轉運動），又能沿軸向滑動（直線運動）。

   • 通過預壓設計可消除間隙，提高剛性和定位精度。

主要特點

1. 復合運動能力：

   • 同時支持旋轉和直線運動，減少部件數量，簡化結構設計。

2. 高精度與高剛性：

   • 精密滾珠循環系統確保低摩擦、高定位精度（微米級）。

   • 預壓設計增強剛性，適合重載或高速場景。

3. 長壽命與低維護：

   • 滾珠接觸減少磨損，配合密封設計延長使用壽命。

4. 緊湊設計：

   • 圓筒形結構節省空間，適合狹小或復雜布局的設備。

典型應用場景

1. 工業機器人：

   • 機械臂關節處，實現旋轉與直線運動的復合動作。

2. 半導體設備：

   • 晶圓搬運機械手的高精度定位。

3. 數控機床：

   • 刀具進給系統，確保高速、高精度加工。

4. 自動化生產線：

   • 傳送帶分度機構或精密裝配設備。

選型與注意事項

1. 負載能力：

   • 需計算軸向載荷、徑向載荷和扭矩，選擇合適尺寸。

2. 行程與精度：

   • 根據運動距離選擇軸長，按需求選擇標準精度或超高精度型號。

3. 安裝方式：

   • 固定端與支撐端的配置需符合設備結構（如法蘭安裝或基座固定）。

4. 環境適應性：

   • 高溫、多塵或腐蝕性環境需選擇特殊材質或密封等級（如IP67防護）。

與直線導軌的區別

• 滾珠花鍵：傳遞旋轉扭矩的同時允許軸向滑動，適合復合運動場景。

• 直線導軌：僅支持直線運動，不傳遞扭矩，通常與旋轉驅動（如電機）配合使用。

維護要點

1. 潤滑：

   • 定期注入專用潤滑脂（如鋰基脂），減少滾珠磨損。

2. 清潔與防塵：

   • 使用密封圈或防護罩避免雜質進入滾道。

3. 檢查預壓：

   • 長期使用后需檢查預壓是否失效，避免間隙導致精度下降。
